0.12 Chẩn đoán các hệ thống ô tô  (Page 29/37)

Trên các xe tải lớn và trung bình sử dụng phanh tang trống có lỗ kiểm tra khe hở má phanh tang trống để xác định trạng thái.

Quan sát:

- Bằng mắt thấy các hiện tượng rò rỉ dầu phanh ở khu vực xi lanh bánh xe.

- Sự hoạt động cam quay ở hệ thống phanh khí nén.

Kiểm tra sự lăn trơn bằng cách kích nâng và quay các bánh xe, xác định sự va chạm của má phanh với tang trống hoặc đĩa phanh.

Kiểm tra sự rò rỉ khí nén, khi đạp phanh.

Kiểm hiện tượng bó phanh bằng cách xác định nhiệt độ của tang trống hoặc đĩa phanh sau khi thử phanh trên đường, qua mùi khét cháy của tấm ma sát (mùi khét đặc trưng).

Kiểm tra sự lăn trơn toàn bánh xe khi thử trên đường bằng, cắt ly hợp hay nhả số về số 0. Nhận xét và đánh giá theo kinh nghiệm sử dụng.

Đối với cơ cấu phanh có đặt điểm riêng có thể kiểm tra:

a. Cơ cấu phanh thủy lực

Kích bánh xe, kiểm tra trạng thái bó cứng bánh xe lần lượt qua các trạng thái: phanh bằng phanh chân, phanh bằng phanh tay, khi thôi phanh.

Khe hở giữa má phanh và tang trống (đĩa phanh) có ảnh hưởng đến hành trình tự do và hiệu quả phanh, khả năng ổn định, dẫn hướng khi phanh.

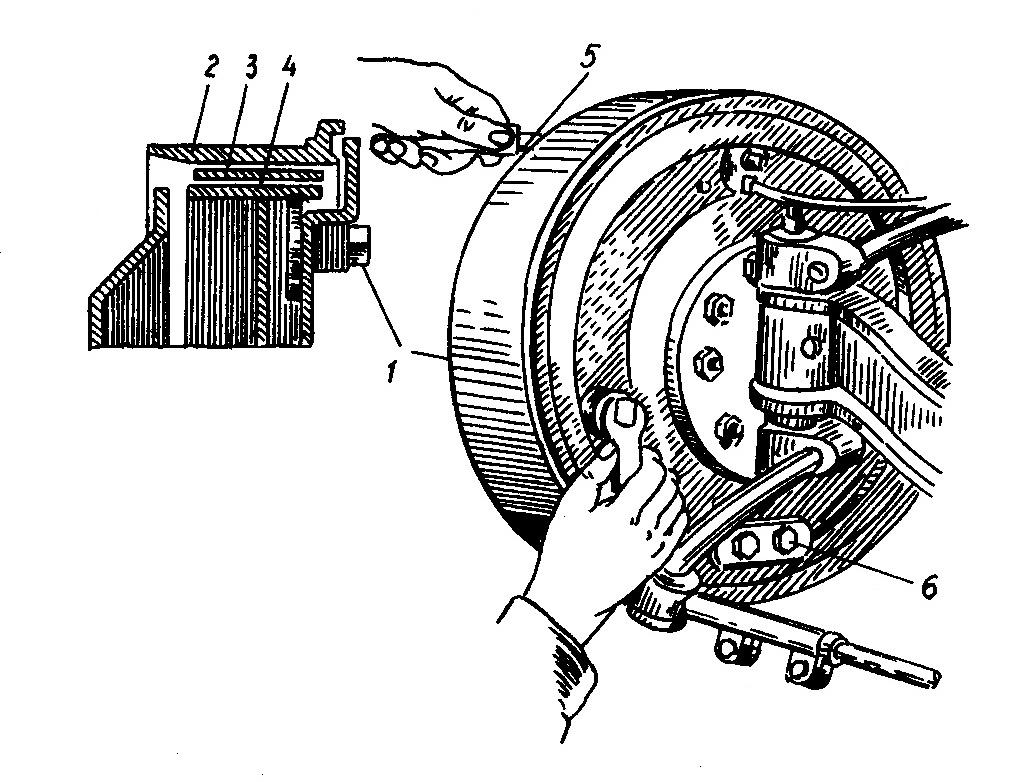

Hình 10. 41. Điều chỉnh khe hở giữa má phanh và trống phanh đối với phanh dầu1-cam lệch tâm. 2-tang trống. 3-má phanh. 4-guốc phanh. 5-căn lá. chốt lệch tâm.

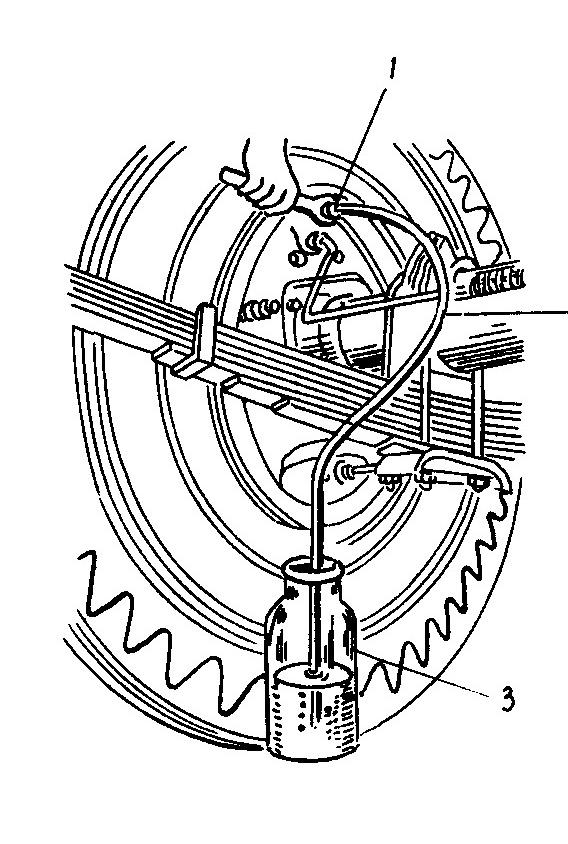

Hình 10.42. Xả không khí trong xi lanh bánh xe1-ốc xả khí. 2-ống cao su. 3-bình chứa dầu phanh.

Kiểm mức dầu và bổ sung dầu trong tổng bơm: mức dầu trong tổng bơm nếu cao quá dễ trào gây lãng phí, nếu thấp khi xe lên hoặc xuống dốc dễ làm lọt khí vào trong đường ống dẫn làm phanh không ăn. Mức dầu đo từ mặt thoáng đến mặt lỗ đổ dầu là (15 ÷ 20)mm. Nếu thiếu bổ xung dầu phanh đúng chủng loại, mã hiệu, số lượng.

Kiểm tra điều chỉnh khe hở giữa má phanh và tang trống

Khe hở giữa má phanh và tang trống được đo phía trên và phía dưới (cách đầu mút khoảng 15 ÷ 20mm) của má phanh và tang trống nhờ căn lá 5 hình 10.41.

Phanh không tự cường hoá

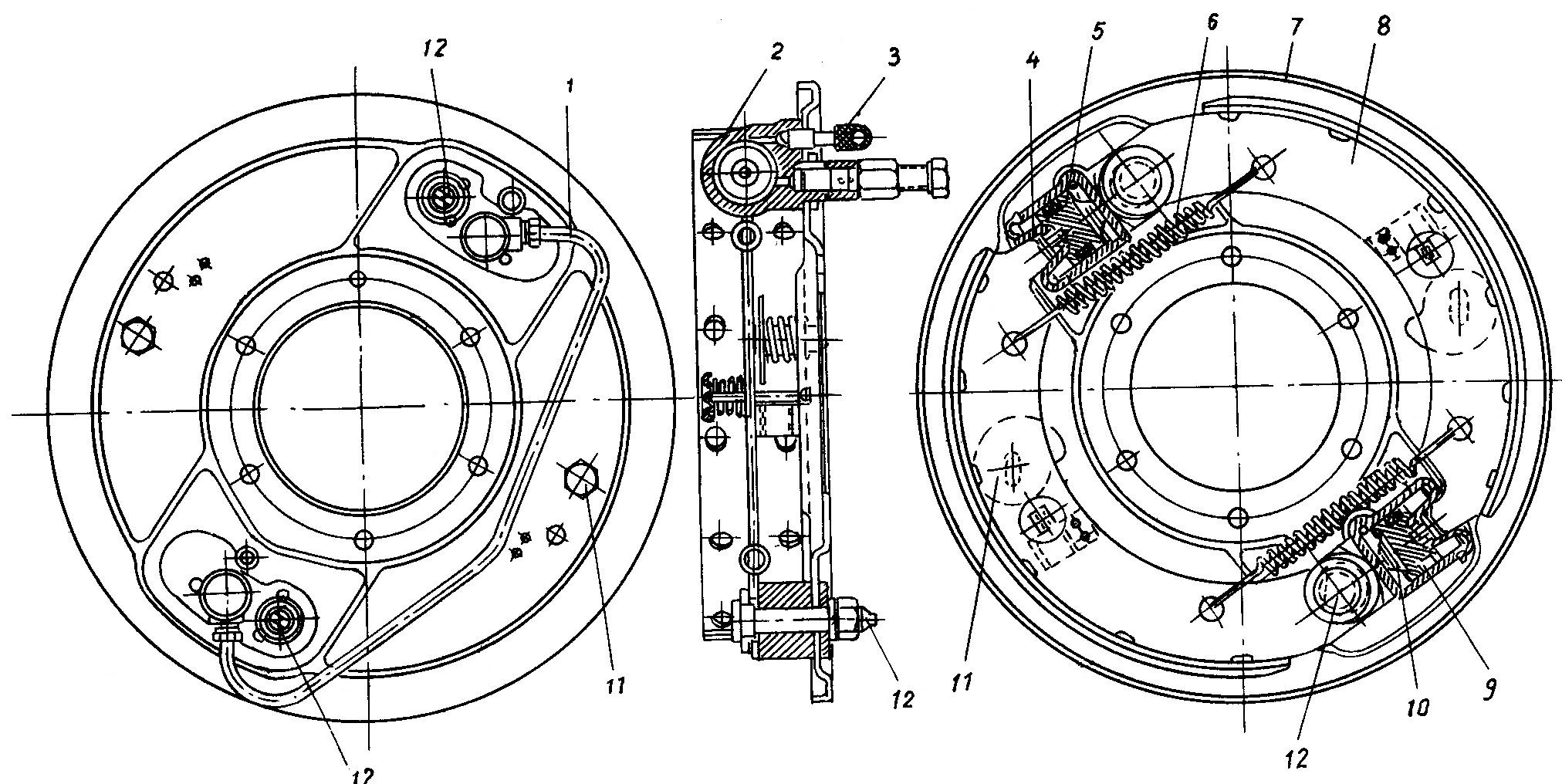

Nếu khe hở này không đúng qui định hoặc khác nhau ở các bánh xe ta phải tiến hành điều chỉnh bằng cách xoay cam lệch tâm 11 và chốt lệch tâm 12, hình 10.40

Xả khí trong xi lanh bánh xe, hình 10.42

- Một người ở dưới, dùng đoạn ống cao su một đầu cắm vào nút xả dầu, một đầu cắm vào bình chứa.

- Một người ngồi trên ca bin đạp phanh, nhả phanh. Đạp- nhả nhiều lần đến khi cứng chân phanh và giữ nguyên.

- Người ngồi dưới nới ốc xả khí 1/2 ÷ 3/4 vòng sẽ thấy dầu và bọt khí chảy ra ở bình chứa. Đến khi thấy chỉ có dầu chảy ra thì vặn chặt ốc xả, người ngồi trên nhả chân phanh.

b. Cơ cấu phanh đĩa

Trên ô tô con dùng phanh đĩa có gắn thêm miếng kim loại báo hết má phanh, khi mòn tới giới hạn phải thay, miếng kim loại này sẽ cọ sát với đĩa phanh tóe tia lửa và phát tiếng va chạm báo hiệu. Tiếng va chạm cọ sát này có thể nhận biết được khi phanh hay quay khi kích nâng bánh xe.
