A-hành trình tự do; B- khoảng cách tới sàn; D- khoảng cách còn lại tới sàn.

Khi đo cần xác định: lực phanh lớn nhất đặt trên cần kéo phanh tay, hành trình toàn bộ cần kéo. Thông thường trên phanh tay có cơ cấu cóc hãm, vì vậy dùng tiếng “tách” để xác định. Số lượng tiếng “tách” cho bởi nhà chế tạo, tham khỏa ở bảng 6.3.

Đo hiệu quả của phanh tay

a. Trên bệ thử phanh

Tương tự như thử phanh chân, có thể đồng thời tiến hành khi thử phanh cho cầu sau. Thông số cần xác định bao gồm:

Lực phanh trên các bánh xe.

Hiệu quả phanh đo bằng lực phanh đơn vị (TCVN 5658-1999) không nhỏ hơn 20% trọng lượng đặt lên cầu sau.

Số lượng tiếng “tách” theo yêu cầu của nhà sản xuất.

b. Kiểm tra trên đường phẳng

Chọn mặt đường như đã trình bày khi thử phanh chân trên đường. Cho ô tô chạy thẳng với tốc độ 15km/h, kéo nhanh đều phanh tay. Quãng đường phanh không được lớn hơn 6m, gia tốc không nhỏ hơn 2m/s2, ô tô không lệch khỏi quỹ đạo thẳng.

Với ô tô con có thể cho ô tô đứng yên tại nền đường phẳng, kéo phanh tay, dùng từ 4 đến 5 người đẩy xe về trước, xe không lăn bánh là được.

c. Kiểm tra trên dốc

Chọn mặt đường tốt có độ dốc 200. Cho ô tô dừng trên dốc bằng phanh chân, tắt máy, chuyển về số trung gian, kéo phanh tay, từ từ nhả phanh chân, xe không bị trôi là được.

Xác định sự không đồng đều của lực hay mô men phanh

a. Bằng cách đo trên bệ thử (chẩn đoán) phanh

Sự không đồng đều này có thể xác định độc lập của từng lực phanh sinh ra trên các bánh xe (như đã nêu trên nhờ kết quả đo ghi).

b. Bằng cách thử xe trên đường

Các công việc chính tiến hành như sau:

Chọn mặt đường tốt khô, có độ nhẵn và độ bám gần đồng đều, chiều dài khoảng 150m, chiều rộng mặt đường lớn từ 4 đến 6 lần chiều rộng thân xe. Kẻ sẵn trên nền đường vạch chuẩn tim đường, cắm mốc tiêu vị trí bắt đầu phanh. Cho xe chuyển động thẳng với vận tốc qui định và phanh ngặt, giữ chặt vành lái.

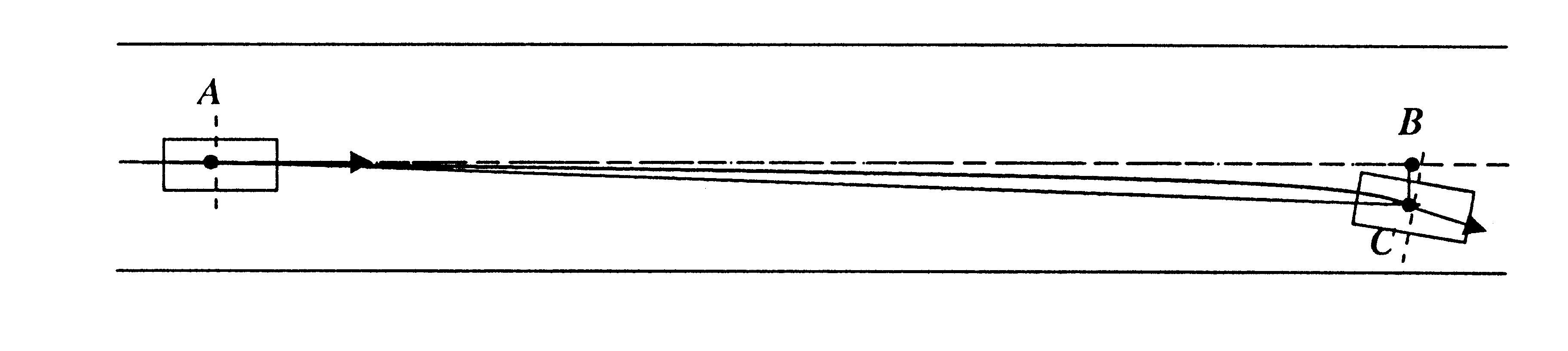

Thông qua trạng thái dừng xe xác định độ lệch hướng chuyển động ô tô, đo chiều dài quãng đường phanh AB, và độ lệch quĩ đạo BC.

Hình Xác định độ lệch hướng chuyển động của ô tô khi phanh

Trị số lệch hướng này có thể lấy bằng giá trị trung bình của độ lệch ngang thân xe trên chiều dài quãng đường phanh, nó biểu thị sự không đồng đều của mômen phanh trên các cơ cấu phanh, do mòn hoặc do hư hỏng trong các đường dẫn động (dòng dẫn động phanh). Điều kiện thử như vậy có ý nghĩa khi xem xét an toàn chuyển động mà không chỉ rõ sự không đồng đều cho các bánh xe. Theo TCVN 224-95 độ lệch quĩ đạo khi phanh ở vận tốc qui định (30m/h với ô tô tải, buýt, 40km/h với ô tô con) không quá 8 độ hay 3,5m.

Trước khi thử cần chú ý một số vấn đề sau:

- Xe không tải hoặc có tải bố trí đối xứng qua mặt cắt dọc tâm xe.

- Kiểm tra chất lượng bánh xe, áp suất lốp, điều chỉnh đúng góc kết cấu bánh xe.

Trên các ô tô không có bộ điều chỉnh lực phanh, bánh xe và mặt đường có chất lượng tốt, đồng đều có thể xác định qua vết lết của các bánh xe để xác định sự không đều này.

Chẩn đoán cơ cấu phanh

Cơ cấu phanh được chẩn đoán thông qua các biểu hiện chung khi xác định trên toàn xe. Hiệu quả và chính xác hơn cả là nhờ việc xác định lực phanh hay mô men phanh ở các bánh xe bằng bệ thử.
