c. Cơ cấu phanh khí nén

Cơ cấu phanh guốc cam quay có bầu phanh tích năng và tự động điều chỉnh khe hở má phanh tang trống.

Cơ cấu phanh loại này dùng phổ biến trên xe buýt, xe tải hiện đại, khi kiểm tra chất lượng cần phải tiến hành cho động cơ nổ máy tới áp suất khí nén làm việc, mở van phanh tay, rồi mới xác định khả năng lăn trơn của bánh xe.

Điều chỉnh khe hở phía dưới giữa má phanh và tang trống

Điều chỉnh khe hở phía dưới tiến hành độc lập cho từng má phanh nhờ quay đầu bu lông 7 sẽ xoay chốt lệch tâm 8 làm thay đổi khe hở phía dưới giữa má phanh và tang trống, hình 10.43

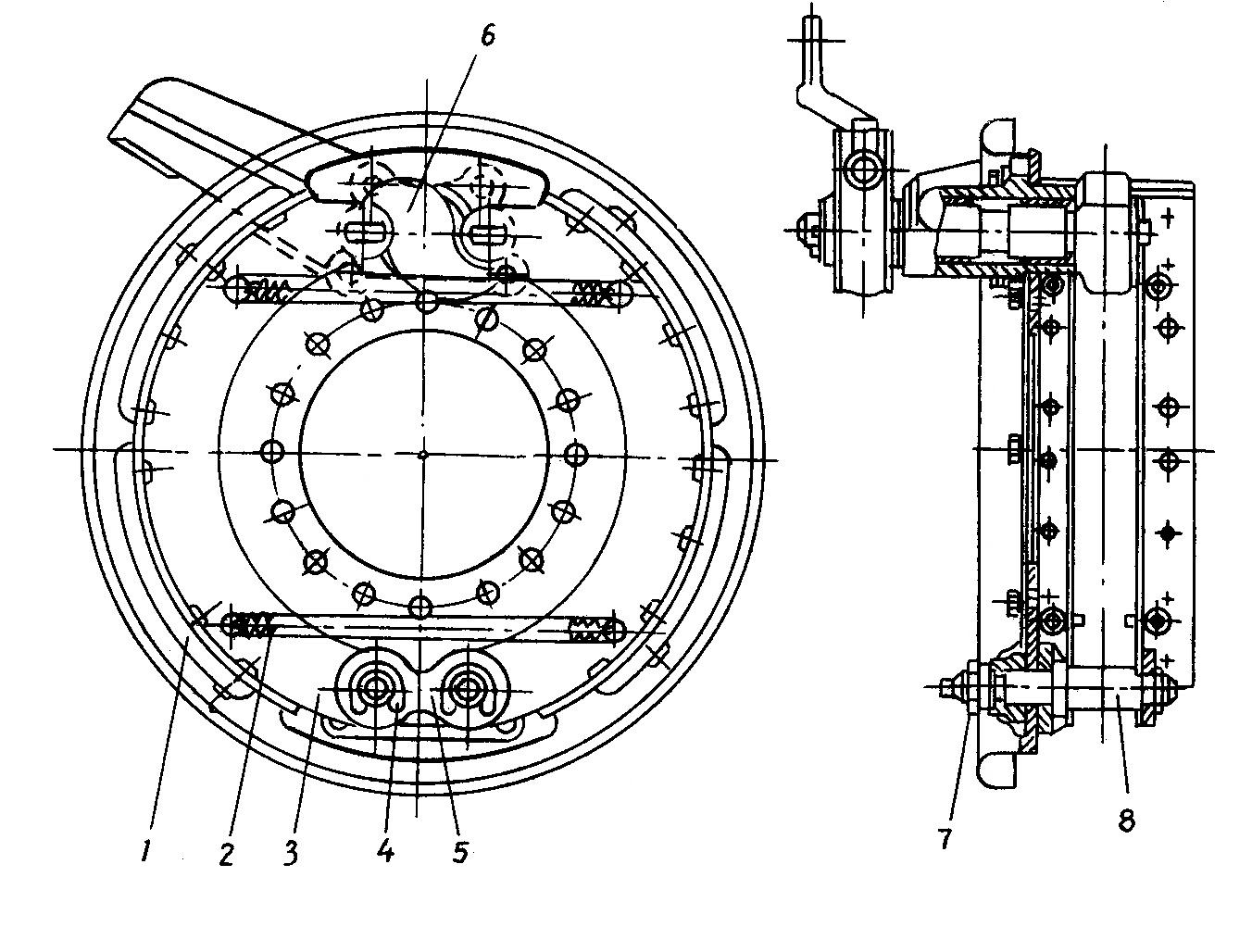

Hình 10. 43 Kết cấu cơ cấu phanh khí1-má phanh. 2-lò xo hồi vị guốc phanh. 3-guốc phanh. 4-vòng hãm. 5-thanh nối. 6-cam phanh. 7-bu lông điều chỉnh liền với trục lệch tâm. 8-trục lệch tâm để điều chỉnh khe hở phía dưới giữa má phanh và tang trống

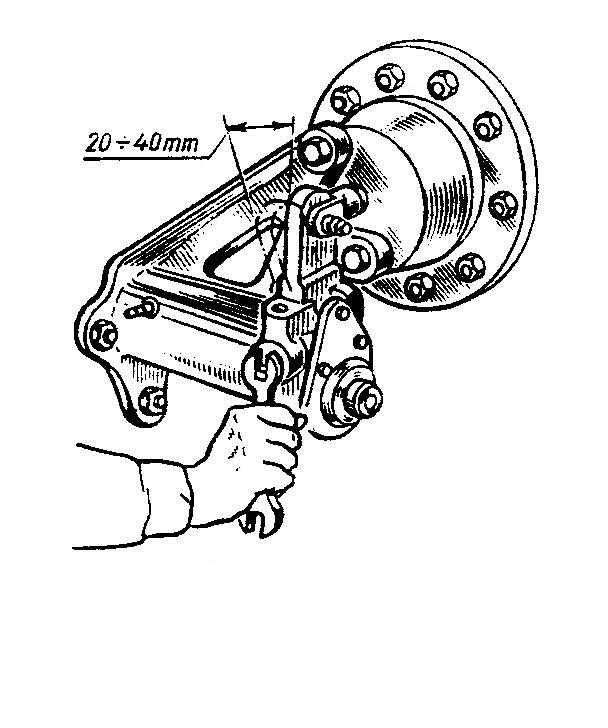

Điều chỉnh khe hở phía trên giữa má phanh và tang trống hình 10.45 và hình 10.45

- Xoay trục vít 2, ren vít 3 quay, làm vành răng 4 quay, làm cho trục cam lắp then hoa với then phía trong của vành răng quay làm cam 5 xoay đi một góc, hoặc đẩy hai guốc phanh đi ra (giảm khe hở) hoặc làm hai guốc sát vào (tăng khe hở).

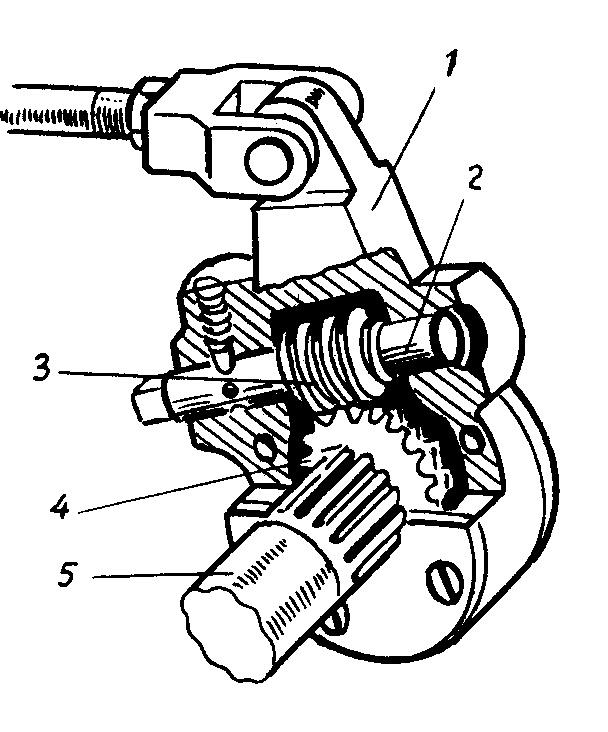

Hình 10. 44. Điều chỉnh khe hở phía trên1-được làm liền với nhau tạo thành giá đỡ và đòn đẩy. 2-trục vít. 3-răng vít. 4-vành răng. 5-trục cam lệch tâm. Hình 10.45. Điều chỉnh phanh bánh xe dẫn động khí nén

Với cơ cấu phanh hơi không thể điều chỉnh độc lập từng má phanh cho nên yêu cầu độ mòn của hai má phanh của cùng một cơ cấu phanh phải như nhau, mới có khe hở giữa má phanh và tang trống như nhau khi điều chỉnh

Thông thường khi điều chỉnh khe hở người ta tiến hành theo kinh nghiệm:

- Kích cầu lên.

- Quay bánh xe ta tiến hành điều chỉnh: vặn chặt chốt lệch tâm để bánh xe ngừng quay sau đó nới ra từ từ để bánh xe quay được và không chạm sát má phanh là được, tiến hành điều chỉnh chốt lệch tâm của má phanh bên kia cũng tương tự.

Tiến hành điều chỉnh khe hở phía trên nhờ cam lệch tâm hoặc trục vít quay cam phanh cũng tương tự như điều chỉnh khe hở phía dưới.

Chẩn đoán hệ thống dẫn động phanh

Ngoài các việc xác định các thông số chung đánh giá hiệu quả phanh khi tiến hành chẩn đoán các loại hệ thống phanh khác nhau cũng có các biểu hiện khác nhau.

a. Đối với phanh thủy lực

Do đặc truyền năng lượng điều khiển cơ cấu phanh là chất lỏng nên khi chẩn đoán cần thiết phải xác định trạng thái kỹ thuật của hệ thống thông qua:

Sự rò rỉ chất lỏng dẫn động.

Sự lọt khí vào hệ thống dẫn động.

Hư hỏng các van điều tiết chất lỏng.

Vấn đề bao kín các khu vực không gian chứa chất lỏng.

Việc chẩn đoán có thể tiến hành bằng việc quan sát bằng mắt các vết rò rỉ của dầu phanh. Song tốt nhất là dùng đồng hồ đo áp suất ở những vị trí có thể đo được như sau: sau xi lanh chính, ở xi lanh bánh xe.

Hiện tượng giảm áp suất so với tiêu chuẩn có thể là do các nguyên nhân nêu ở trên, nhất là hiện tượng hư hỏng do mòn các joăng, phớt bao kín các không gian chứa chất lỏng. Đồng thời cũng cần chú ý thêm những nguyên nhân:

Do sai lệch các đòn dẫn động.

Tắc, bẹp đường dẫn dầu.

Vỡ đường ống.
