0.7 Deadlock  (Page 3/15)

Chúng ta nhấn mạnh rằng tất cả bốn điều kiện phải cùng phát sinh để deadlock xảy ra. Điều kiện chờ đợi ch trình đưa đến điều kiện giữ-và-chờ vì thế bốn điều kiện không hoàn toàn độc lập.

Đồ thị cấp phát tài nguyên

Deadlock có thể mô tả chính xác hơn bằng cách hiển thị đồ thị có hướng gọi là đồ thị cấp phát tài nguyên hệ thống. Đồ thị này chứa một tập các đỉnh V và tập hợp các cạnh E. Một tập các đỉnh V được chia làm hai loại nút P = {P1, P2,…,Pn} là tập hợp các quá trình hoạt động trong hệ thống, và R = {R1, R2, ..., Rm} là tập hợp chứa tất cả các loại tài nguyên trong hệ thống.

Một cạnh có hướng từ quá trình Pi tới loại tài nguyên Rj được ký hiệu Pi Rj; nó biểu thị rằng quá trình Pi đã yêu cầu loại tài nguyên Rj và hiện đang chờ loại tài nguyên đó. Một cạnh có hướng từ loại tài nguyên Rj tới quá trình Pi được hiển thị bởi Rj  Pi; nó hiển thị rằng thể hiện của loại tài nguyên Rj đã được cấp phát tới quá trình Pi. Một cạnh có hướng Pi  Rj được gọi là cạnh yêu cầu; một cạnh có hướng Rj  Pi được gọi là cạnh gán.

Bằng hình tượng, chúng ta hiển thị mỗi quá trình Pi là một hình tròn, và mỗi loại tài nguyên Rj là hình chữ nhật. Vì loại tài nguyên Rj có thể có nhiều hơn một thể hiện, chúng ta hiển thị mỗi thể hiện là một chấm nằm trong hình vuông. Chú ý rằng một cạnh yêu cầu trỏ tới chỉ một hình vuông Rj, trái lại một cạnh gán cũng phải gán tới một trong các dấu chấm trong hình vuông.

Khi quá trình Pi yêu cầu một thể hiện của loại tài nguyên Rj, một cạnh yêu cầu được chèn vào đồ thị cấp phát tài nguyên. Khi yêu cầu này có thể được đáp ứng, cạnh yêu cầu lập tức được truyền tới cạnh gán. Khi quá trình không còn cần truy xuất tới tài nguyên, nó giải phóng tài nguyên, và khi đó dẫn đến cạnh gán bị xoá.

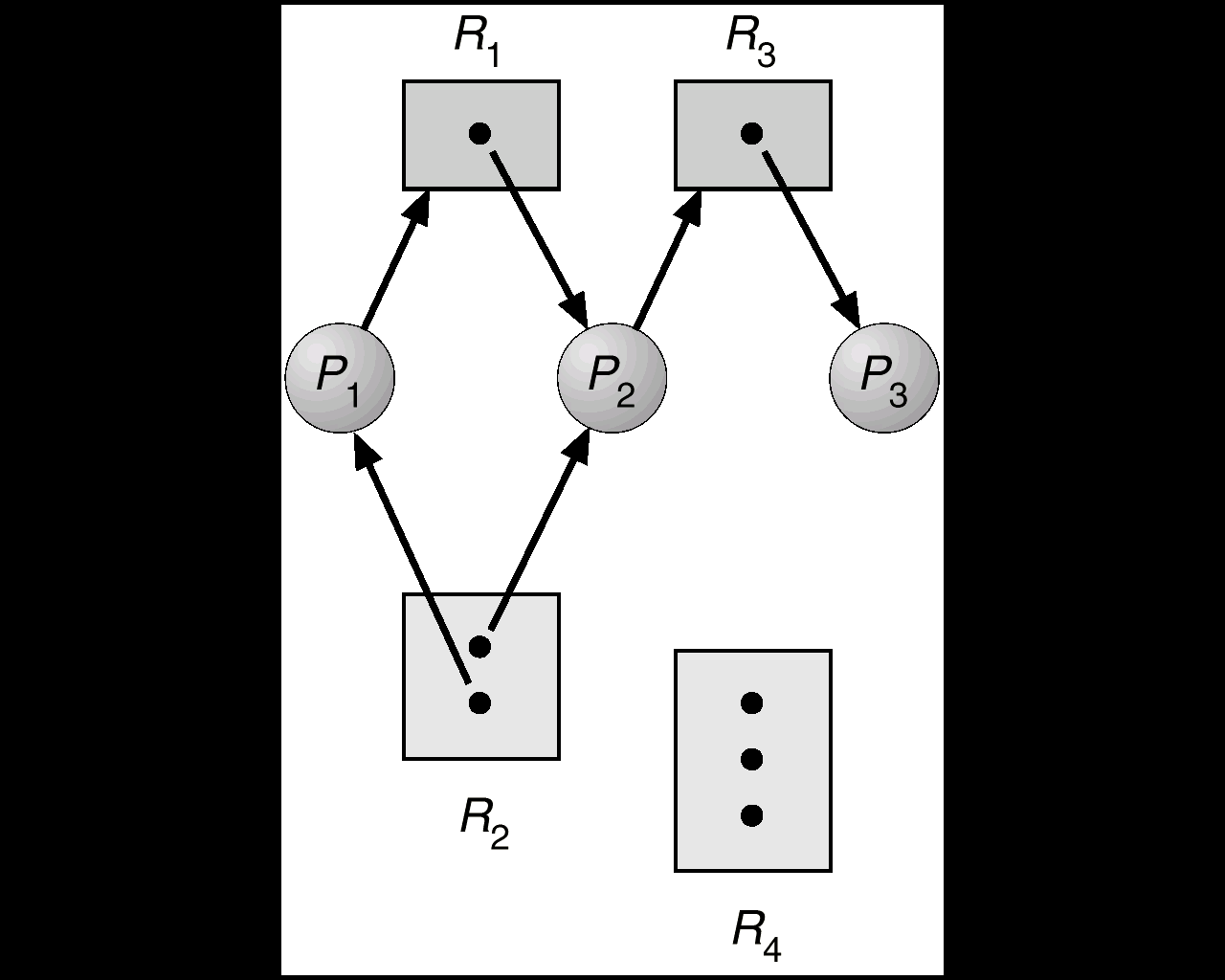

Đồ thị cấp phát tài nguyên được hiển thị trong hình VI-1 dưới đây mô tả trường hợp sau:

Hình VI‑1 Đồ thị cấp phát tài nguyên

• Các tập P, R, và E:
  • P = {P1, P2, P3}
  • R = {R1, R2, R3, R4}
  • E = {P1R1, P2 R3, R1 P2, R2P2, R3P3}
• Các thể hiện tài nguyên
  • Một thể hiện của tài nguyên loại R1
  • Hai thể hiện của tài nguyên loại R2
  • Một thể hiện của tài nguyên loại R3
  • Một thể hiện của tài nguyên loại R4
• Trạng thái quá trình
  • Quá trình P1 đang giữ một thể hiện của loại tài nguyên R2 và đang chờ một thể hiện của loại tài nguyên R1.
  • Quá trình P2 đang giữ một thể hiện của loại tài nguyên R1 và R2 và đang chờ một thể hiện của loại tài nguyên R3.
  • Quá trình P3 đang giữ một thể hiện của R3

Đồ thị cấp phát tài nguyên hiển thị rằng, nếu đồ thị không chứa chu trình, thì không có quá trình nào trong hệ thống bị deadlock. Nếu đồ thị có chứa chu trình, thì deadlock có thể tồn tại.

Nếu mỗi loại tài nguyên có chính xác một thể hiện, thì một chu trình ngụ ý rằng một deadlock xảy ra. Nếu một chu trình bao gồm chỉ một tập hợp các loại tài nguyên, mỗi loại tài nguyên chỉ có một thể hiện thì deadlock xảy ra. Mỗi quá trình chứa trong chu trình bị deadlock. Trong trường hợp này, một chu trình trong đồ thị là điều kiện cần và đủ để tồn tại deadlock.

Nếu mỗi loại tài nguyên có nhiều thể hiện thì chu trình không ngụ ý deadlock xảy. Trong trường hợp này, một chu trình trong đồ thị là điều kiện cần nhưng chưa đủ để tồn tại deadlock.
