0.9 Lý thuyết chung về chẩn đoán  (Page 10/10)

Phân tích các cụm tổ hợp này có thể thấy được các sơ đồ nguyên lý của hệ thống tự động điều khiển có tự chẩn đoán như ở phần dưới đây:

a. Sơ đồ điển hình của hệ thống điều khiển tự động chuyển số (EAT)

EAT được hình thành trên cơ sở của bộ biến mô men thủy lực (BMM), hộp số hành tinh, hệ thống điều khiển thủy lực điện tử. Trong trường hợp này hệ thống tự chẩn đoán có hiệu quả rõ nét về độ chính xác của thông tin.

Ngoài các thông tin báo sự cố trên màn hình còn có các thông số chuyển đổi đã cài sẵn tại chế độ đang hoạt động, nhờ các phần mềm chuyển đổi.

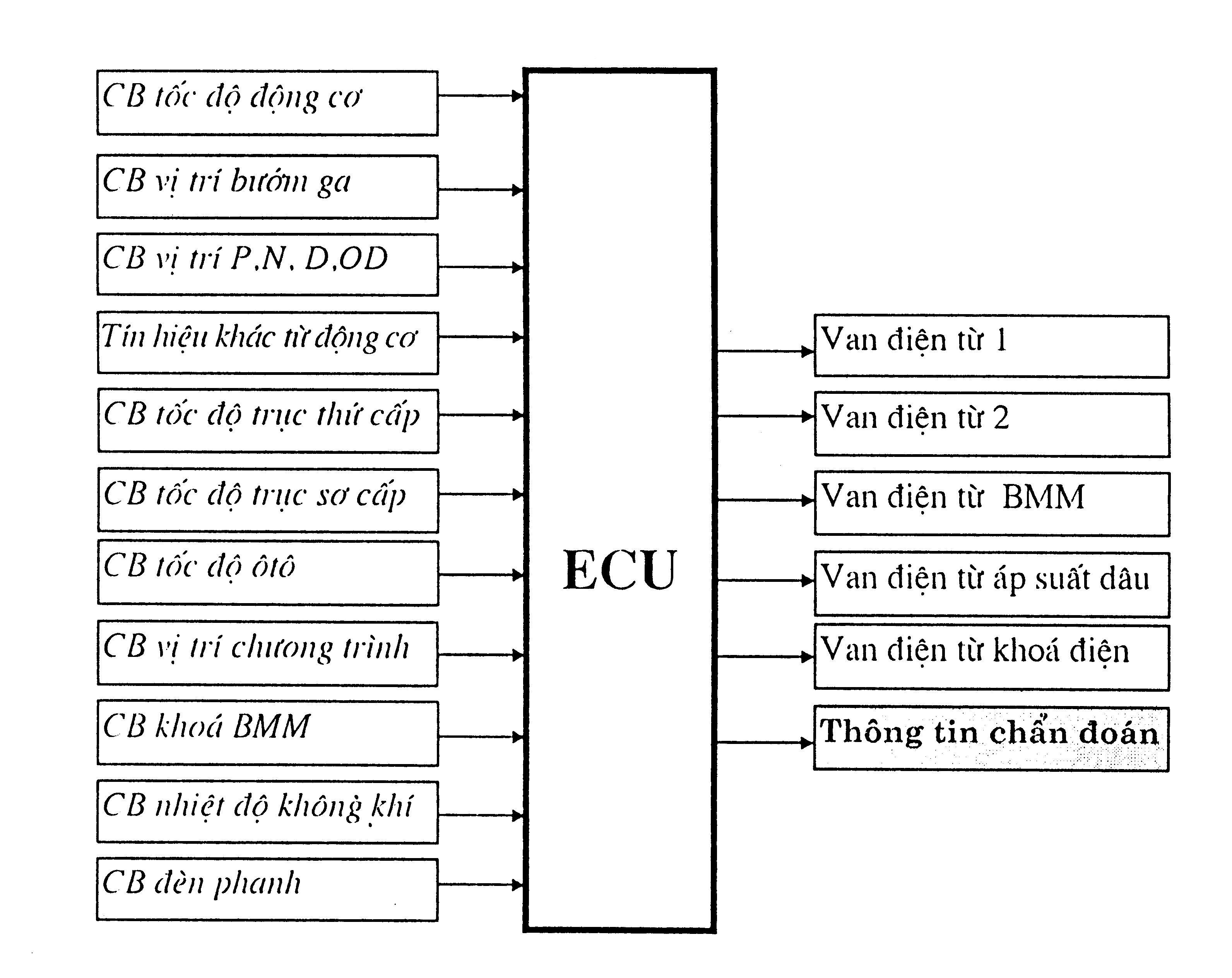

Sơ đồ điển hình của hệ thống điều khiển tự động chuyển số (EAT) mô tả trên hình 8.7.

b. Sơ đồ điển hình của hệ thống điện điều khiển ABS

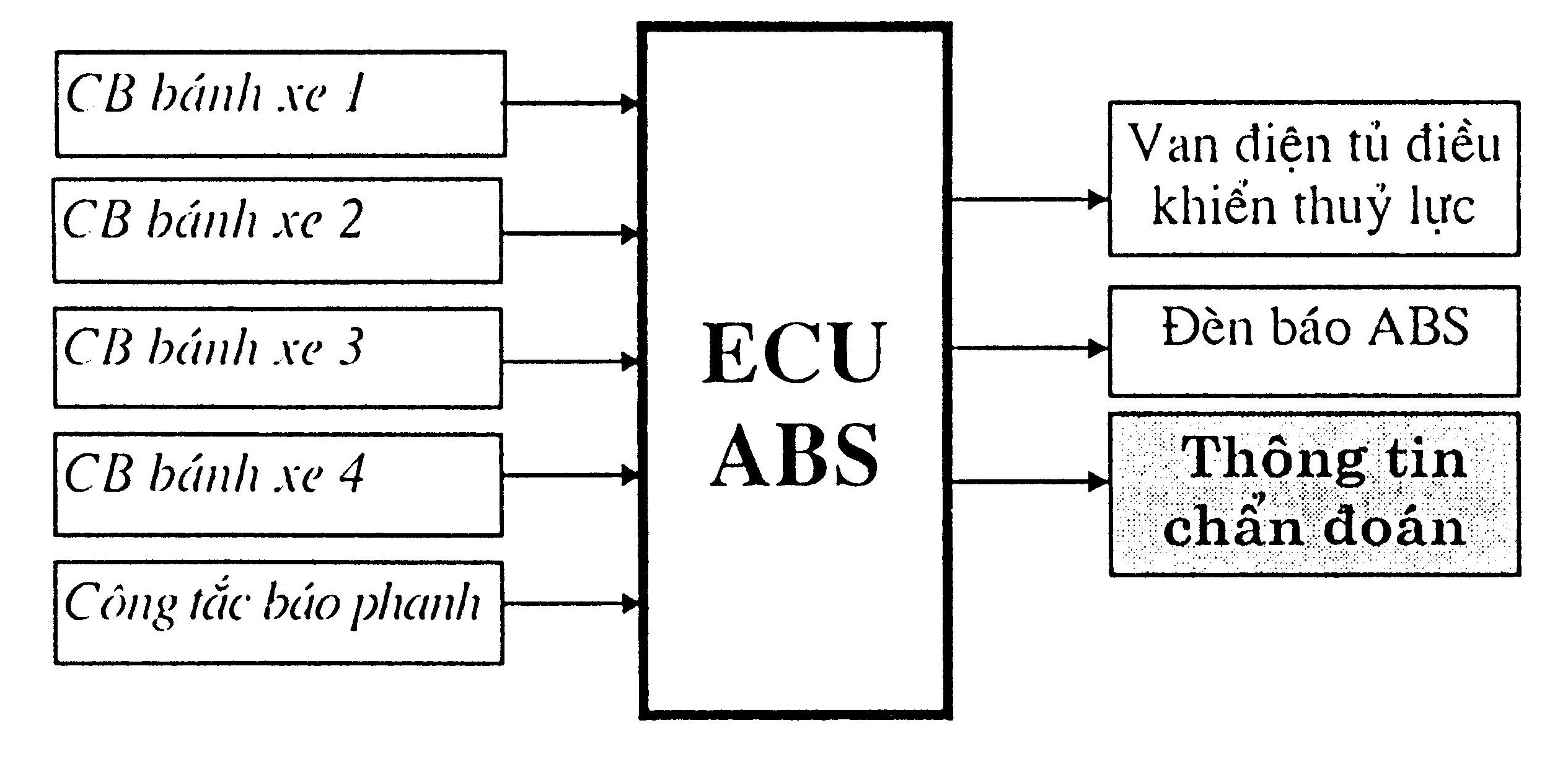

Sơ đồ điển hình của hệ thống điện điều khiển ABS mô tả trên hình 8.8. Các bộ điều khiển ABS thường có độ tin cậy cao, do vậy cảm biến bánh xe có thể còn có thêm cuộn dây dự phòng. Khi cảm biến bị hư hỏng, đèn báo trên táp lô sáng, sau đó tự tắt, hay giảm độ sáng nhằm thông báo cho người sử dụng biết sự cố đã xảy ra và hệ thống đã chuyển sang chế độ làm việc dự phòng, muốn tìm hiểu kỹ hơn cần thiết phải xác định qua mã ánh sáng báo lỗi.

Các hình thức giao tiếp người - xe

a. Bằng tín hiệu đèn, âm thanh (chuông hay còi)

Dạng đơn giản nhất trong giao tiếp là sử dụng đèn, tín hiệu âm thanh, hoặc cả hai. Thông thường các bộ phận báo hiệu để tại vị trí dễ thấy, dễ nghe như trên bảng táp lô, màu đèn có màu đỏ là báo nguy hiểm, còn màu xanh, vàng là báo an toàn. Khi các giá trị đo từ cảm biến còn nằm trong ngưỡng sử dụng thì đèn báo an toàn (không sáng). Khi tín hiệu vượt ngưỡng đèn báo sáng (nguy hiểm).

Dạng báo hiệu bằng âm thanh xuất hiện chỉ khi có sự cố, âm thanh ở vùng nghe thấy có tần số cao liên tục hay đứt quãng.

Cách giao tiếp như trên chỉ thông báo ở dạng tốt, xấu, mà không cho biết dạng sự cố, cụm có sự cố.

b. Báo mã bằng băng giấy đục lỗ

Tương tự như việc báo mã bằng đèn nháy, trên một số xe dùng băng giấy đục lỗ. Khi có sự cố, máy tự động đẩy ra một băng giấy đục lỗ báo sự cố. Đọc mã sự cố theo tài liệu sử dụng kèm theo ô tô.

c. Báo bằng mã ánh sáng

Từ thập kỷ 90 lại đây, các thông số báo dạng mã ánh sáng được dùng phổ biến hơn. Các dạng báo này được gọi là “mã chẩn đoán” và được tạo nên trên cơ sở ngôn ngữ ASSEMBLY. Nhịp đèn sáng tương ứng như hoạt động của mạch có hai ngưỡng “ON”, “OFF” và làm việc kéo dài 0,15 giây một nhịp, liên tục hay đứt quãng tùy theo mã lỗi cần thông báo. Đèn thông báo thường dùng loại đèn LED màu xanh chói hay màu đỏ dễ thấy, đặt ngay trên ECU, hay ở bảng táp lô.

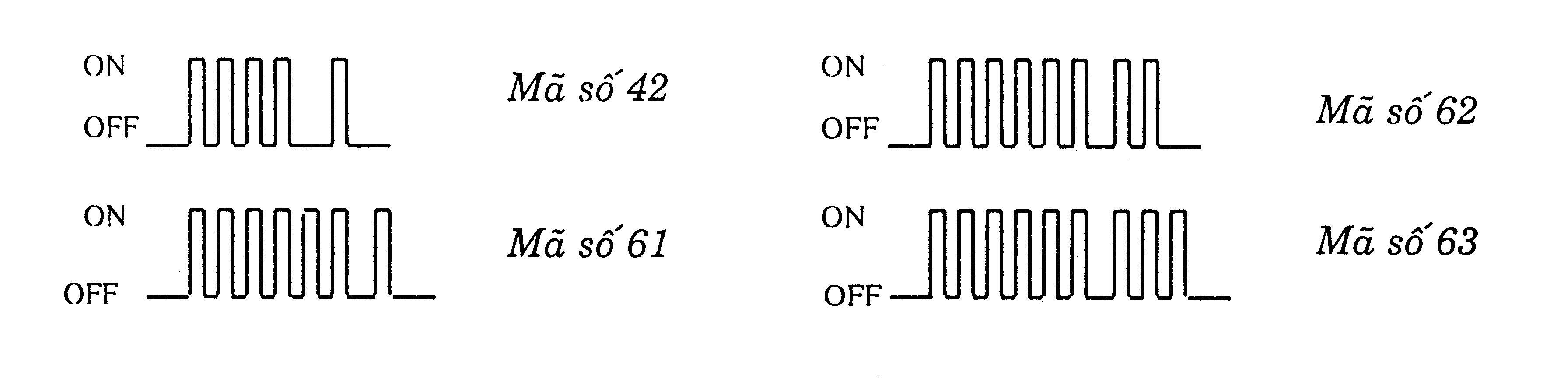

Một vài ví dụ về mã chẩn đoán trình bày trên hình 8.9

Thông thường các thông tin giao tiếp dạng này chỉ xuất hiện khi thực hiện đóng mạch báo chẩn đoán. Trong trạng thái khởi động xe (chìa khóa điện ở vị trí ON), các hệ thống cần thiết được kiểm tra (đèn báo trên táp lô sáng), sau đó đèn báo tắt, toàn bộ hệ thống sẵn sàng làm việc, nếu còn đèn nào sáng, chứng tỏ phần hệ thống đó có sự cố cần tiến hành kiểm tra sâu hơn.

Trên xe NISSAN việc tiến hành báo mã chẩn đoán sâu hơn chỉ thực hiện được khi đóng mạch kiểm tra (đèn CHECK báo sáng).

Sau khi đã sửa chữa sự cố cần tiến hành xóa mã trong bộ nhớ của ECU.

Bằng cách báo mã như trên số lượng thông tin tăng lên đáng kể (có thể tới vài chục mã khác nhau). Việc đọc mã cần phải theo các tài liệu chuyên môn của các hãng sản xuất xe.

d. Giao tiếp nhờ màn hình

Giao diện nhờ màn hình là một ứng dụng tiên tiến trong công nghệ chẩn đoán trên xe. Màn hình thường ở dạng tinh thể lỏng mỏng, nhỏ gọn. Khi cần thiết kiểm tra, màn hình được nối với hệ thống nhờ bộ đầu nối chờ, còn lại được bảo quản chu đáo trong vỏ bảo vệ.

Có hai loại màn hình với các phương pháp điều khiển khác nhau:

Loại thực hiện điều khiển bằng phím ấn như bàn phím máy tính thông thường.

Loại thực hiện điều khiển bằng phím ấn, có các phần tự chọn bằng cảm ứng nhiệt trực tiếp trên màn hình tinh thể lỏng.

Cả hai loại này đều cho các MENU tùy chọn. Mọi trình tự, thủ tục ra vào đều được các nhà sản xuất cài đặt sẵn, rất rất tiện lợi cho người sử dụng khi cần biết về trạng kỹ thuật của chúng.

Nhờ màn hình giao tiếp, các sự cố nhanh chóng được chỉ rõ và công tác chẩn đoán không còn khó khăn và tốn kém nhiều công sức.

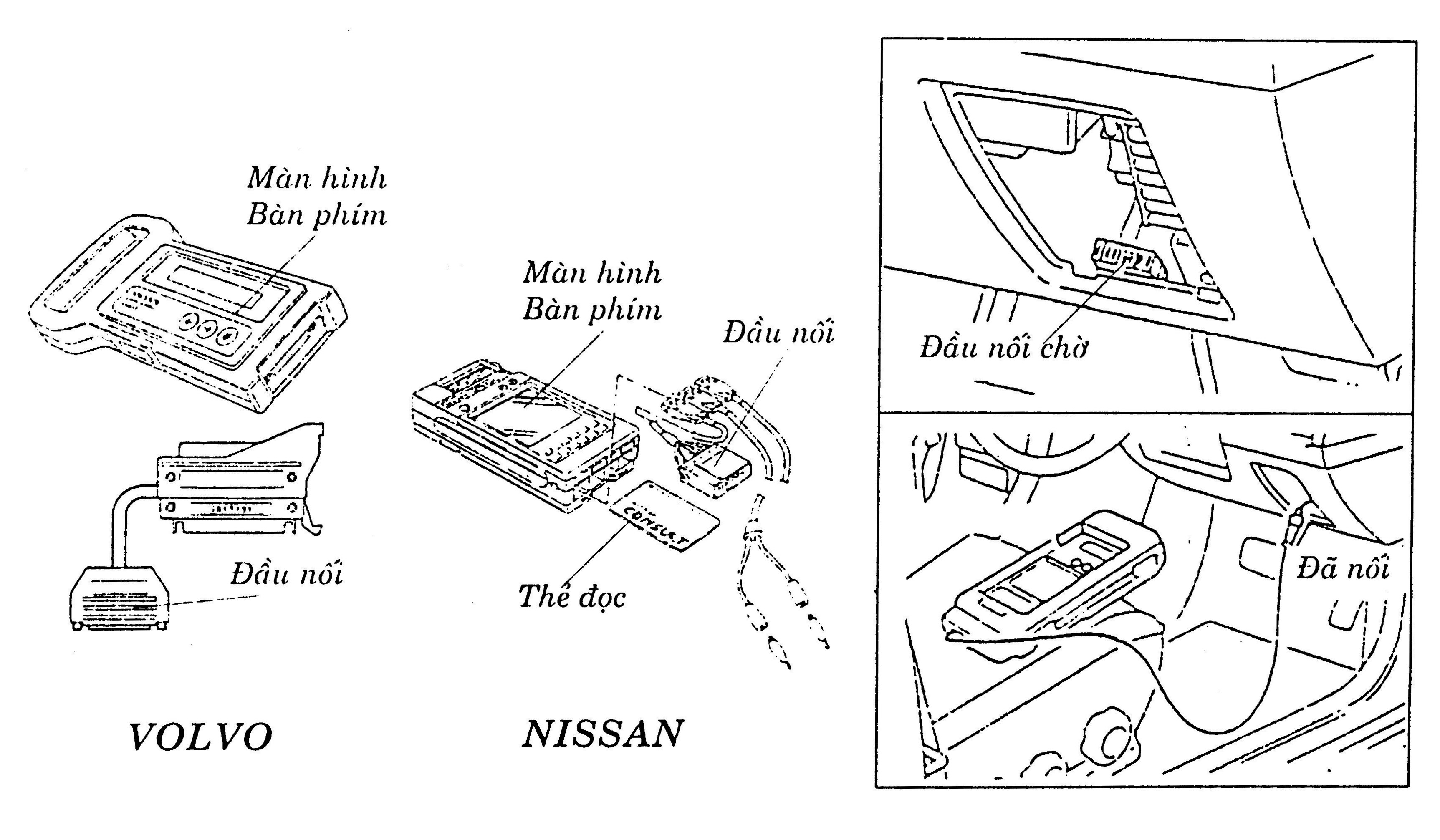

Trên hình 8.10 là một dạng màn hình giao diện sử dụng các tấm phiếu điện tử có thể cho phép xác định các thông số chẩn đoán cho một hệ thống trên xe. Như vậy, trong một thiết bị ngoại vi giao diện này cần có số lượng phiếu tùy thuộc vào số lượng hệ thống có tự chẩn đoán trên xe.
